东芝推出功率MOSFET闸极驱动智慧功率元件

- 此产品将协助缩小三相无刷马达尺寸 -

东芝电子元件及储存装置株式会社（东芝）推出针对车用三相无刷马达应用的小型化功率MOSFET闸极驱动智慧功率元件(IPD)。此款IC可应用于12V电动辅助转向系统(EPS)、油/水泵、风扇马达和电动涡轮增压器等相关车用马达驱动产品。IC于2018年8月开始量产。

此款产品提供高低端功率开关保护，在车用相关产品上有很大的帮助。保护功用包含了电源的短路负载、开路负载和输出短路，以及ECU异常测试，如过热保护。IPD可由微控制器(MCU)直接控制，并提供MCU诊断回馈。此将减少所需元件用量同时提高车用ECU电路的可靠度。

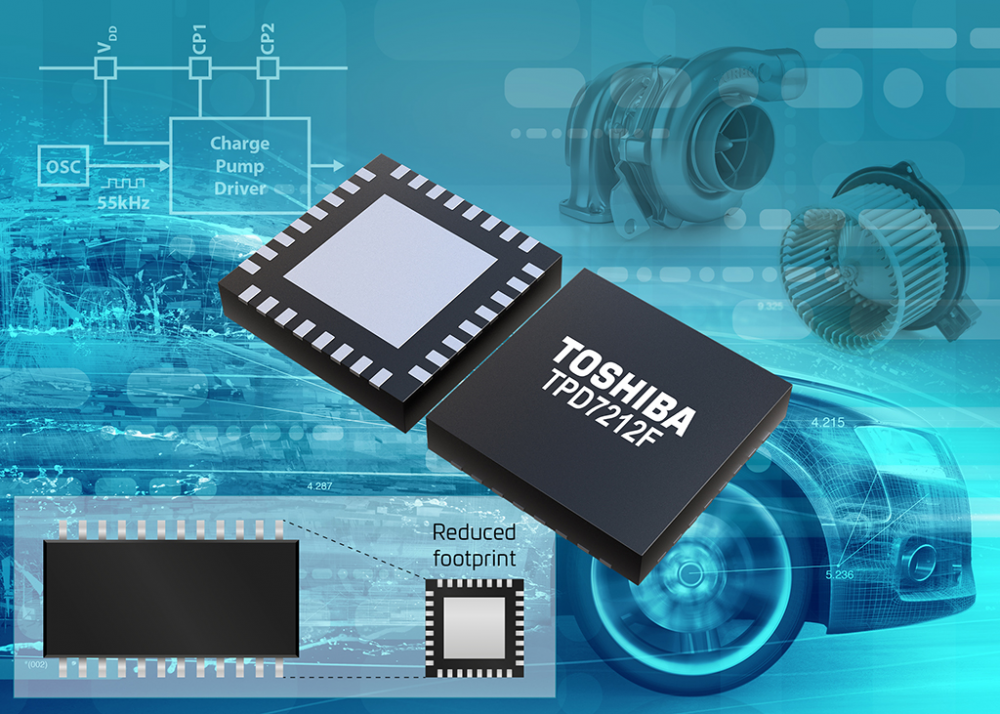

TPD7212F采用东芝0.13μm BiCD制程，可在同芯片尺寸上整合更大量的逻辑及功率类比电路(DMOS)，借此缩小车用系统的尺寸及功耗。

此外，其可驱动三相无刷马达MOSFET闸极，操作在+4.5到+18V DC，拉电流/灌电流分别高达1.0/1.5A。内建电荷泵线路让三相全桥电路更容易被设置。保护功能包含供压短路、对地短路及过压保护，TPD7212F内建的诊断功能可即时回馈系统并在供压短路、对地短路供压异常时保护驱动器。

TPD7212F尺寸仅5.0mmx5.0mm并使用符合RoHS的 WQFN32包装，比前一代大幅降低了75%的组装面积。操作温度从-40°C到150°C，完全符合AEC-Q100的标准。

产品特点

-             可驱动三相无刷马达MOSFET闸极

-             内建电荷泵线路

-             输出电压诊断功能及驱动器内建电源

-             小封装WQFN32

应用方面

-             车用马达（12V电动辅助转向系统(EPS)、油/水泵、风扇马达和电动涡轮增压器等）

产品规格
