uPI推出USB3.1 Gen2 10G TVS Solution-uT148Z

uPI推出USB3.1 Gen2 10G TVS Solution-uT148Z
高速化的時代來臨,業界都在提昇介面的傳輸速率,Intel就將USB3.1 Gen1的的data rate 由原本的5G bps 向上提升了一倍來到了10G bps USB3.1 Gen2, 好處是可得到更高速率的接口,但相對而來的壞處是高速晶片需要用到更高階的製程,代表它元件愈weak,對環境的noise及ESD會更sensitive.
所以對系統廠的難題是(1) signal integrity 在更高速的傳輸介面,對TVS元件的寄生電容要求更嚴苛, 過高的寄生電容的TVS元件會造成signal integrity 不良。

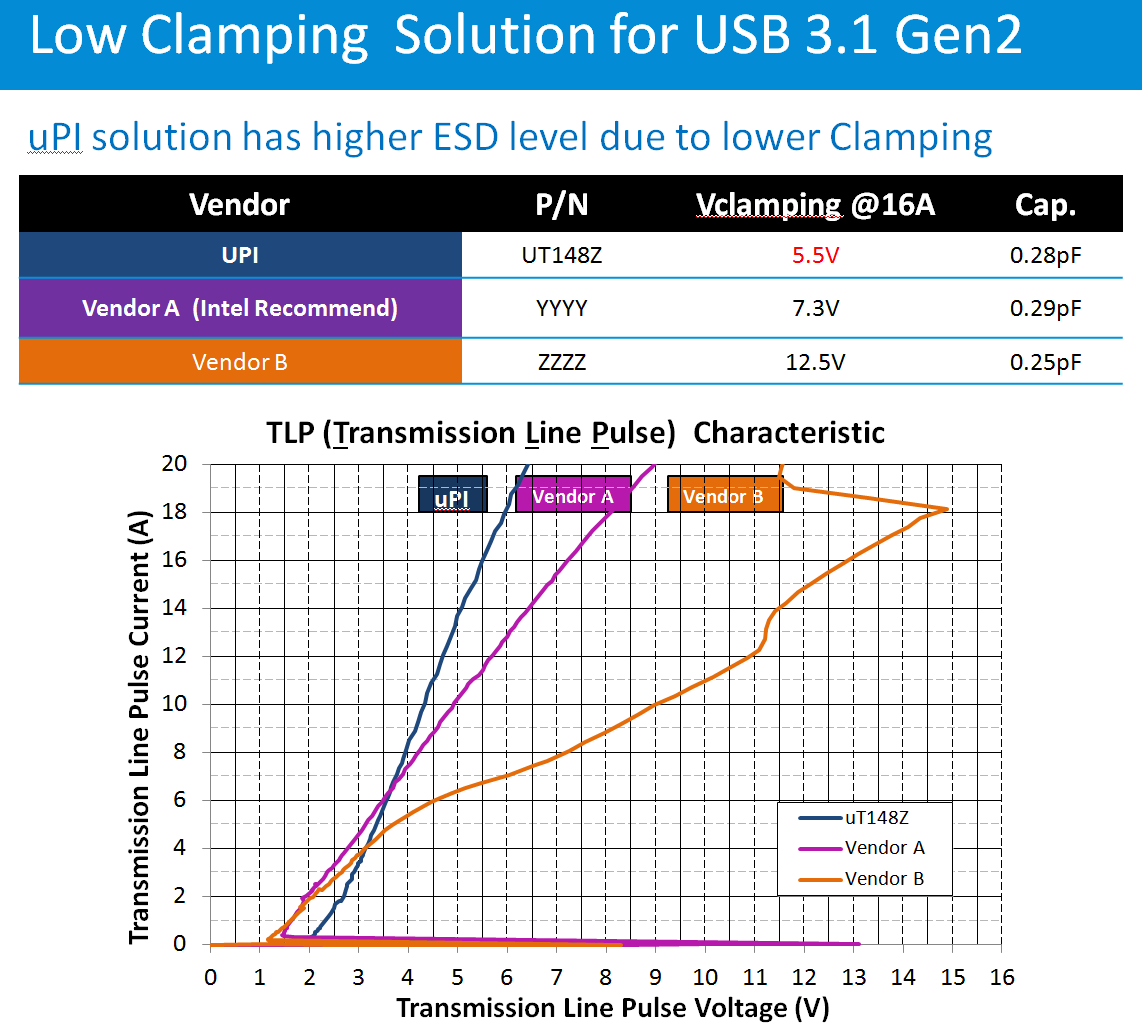

(2) ESD 測試,因高速晶片對ESD 非常sensitive , 所以舊的TVS元件不易通過高速介面的ESD測試,需要採用低箝制電壓的TVS元件,才可為sensitive to ESD 的高速晶片提供保護,才可通過ESD測試。
之前Intel 為了解決系統廠頭痛的問題,已提供給系統廠USB3.1 Gen2若要 pass signal integrity 請選用電容值小於 0.35pF 的TVS.才不會有訊號完整性的問題。
若要pass ESD 測試也建議了某家廠商的TVS, 要類似此廠家的特性才能符合USB3.1 Gen2的要求,要同時擁有低電容且又低箝制電壓特性的TVS會設計上是一個挑戰,所以市面上要符合這兩項要求的廠家不多,所以如何快速正確挑選到正確有用的TVS對系統廠就非常重要,不需再trial and error 。

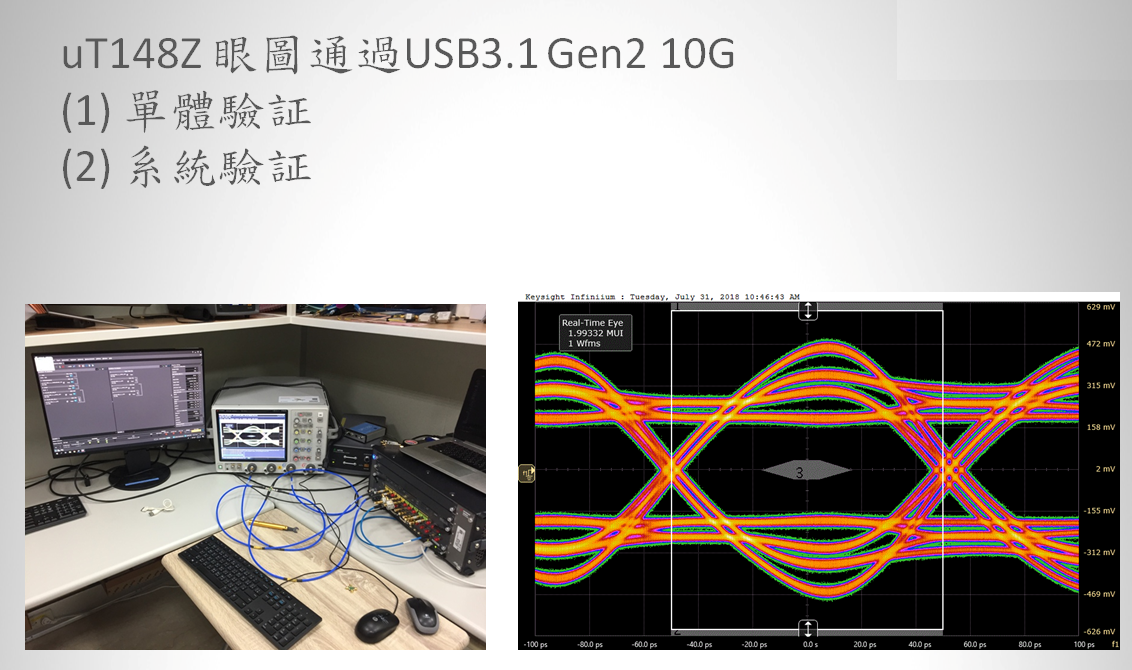

uT148Z是4通道TVS (Transient Voltage Suppressor)、其具低箝制電壓 (Low Clamping Voltage),低接面電容(low junction capacitance)的特性,不單是只符合Intel 要求,還可提供更好的ESD 保護效果,幫系統廠提昇接面保護力,降低客訢。
功能特點及規格:
1. ESD Protection for High-Speed Data Lines
IEC 61000-4-2(ESD): ±14kV (Contact)
IEC 61000-4-2(ESD): ±15kV (Air)
IEC 61000-4-4(EFT): 40 A (5/50ns)
IEC 61000-4-5(Surge):6 A (8/20μs)

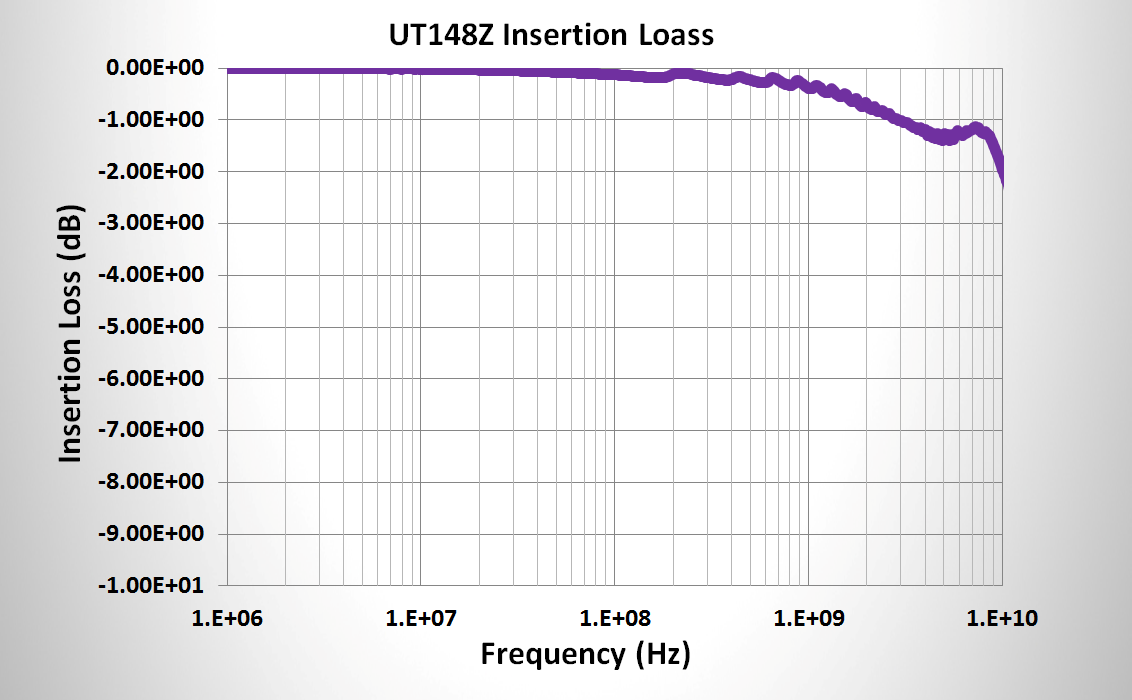

2. Low Capacitance (I/O to GND): 0.28pF
3. Protects Four I/O Lines
4. Flow-Through Design
5. Pb-Free/Halogen Free/BFR Free and RoHS
封裝尺寸
- DFN 2510 -10L 2.5 x 1.0 mm
應用:
- USB 3.0/USB3.1
- V-By-One interface
- Thunderbolt interface
- Display Port interface
- SATA/eSATA Interface
