中國大陸第一顆!易沖半導體自己搞定USB 3.1中繼晶片
從供應鏈瞭解到,易沖半導體(ConvenientPower)近期推出了一款專為USB 3.1信號鏈路設計的10Gbps低功耗、高性能、四通道/雙埠線性信號中繼器晶片CPS8604。這是中國大陸第一顆具有完整智慧財產權,獨立設計完成的10Gbps高速信號調理類晶片。

隨著多媒體技術的日漸發展,消費者對高速率傳輸的需求也在日益提高。USB標準化組織早已提出單路信號支援高達10Gbps的USB資料傳輸標準以改善終端使用者的使用體驗。

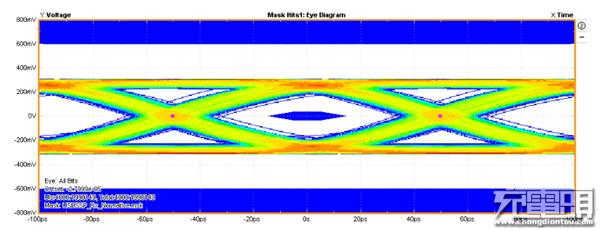

由於在實際傳輸中高速USB信號通過各種轉接器或較長尺寸的傳輸介質後,會出現較大的信號損耗,並且由於系統晶片的工藝升級後,為了保證低功耗需求往往會導致系統驅動能力下降,當USB 10Gbps高速信號在經過一定長度的傳輸或轉接後會產生嚴重的碼間干擾和信號損失,難以滿足USB標準化組織對10Gbps USB信號完整性的要求。
因此,為了滿足複雜系統設計中信號完整性要求,需要在信號通路中採用中繼調理晶片對信號進行恢復補償。

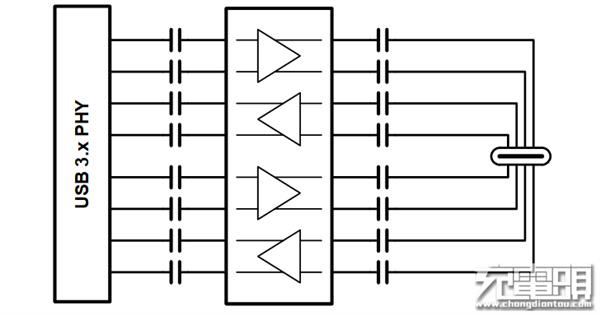

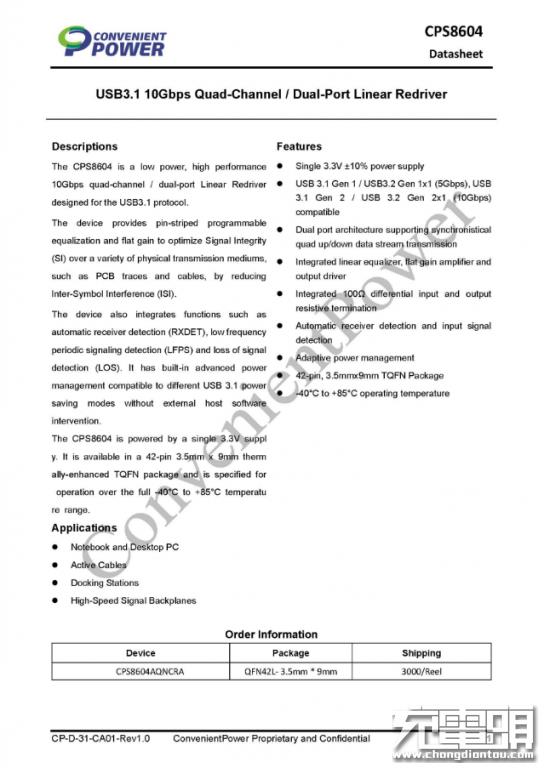

CPS8604是一顆滿足USB 10Gbps高速信號調理需求的低功耗高性能Linear Re-driver晶片,通過管腳組合配置可實現均衡及平整增益調節以降低碼間串擾對信號完整性的影響。
CPS8604還集成了RX端接自動檢測、LFPS檢測、LOS檢測以及基於連接狀態的節電功能。在3.3V單電源供電的系統中,基於10Gbps的基頻頻點可提供高達13dB的均衡補償。
此外,該晶片還提供了組合配置的線上I2C調試功能,為系統集成調試提供更加便利的選擇。

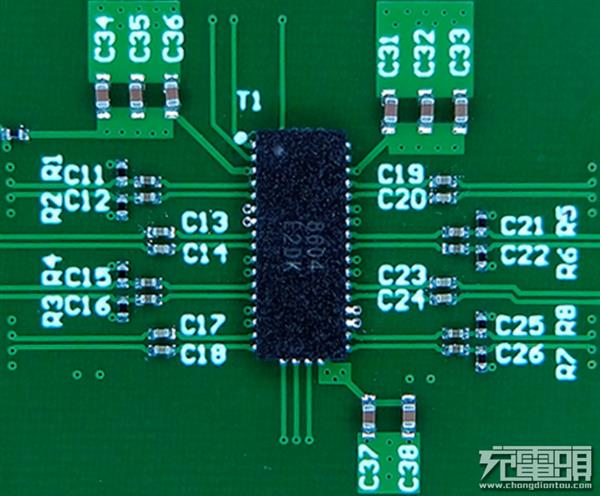

封裝方面採用3.5mm*9mm大小的42管腳TQFN散熱增強型標準封裝,引腳佈局充分考慮到 Type-C / Dual Type-A 的信號佈局,簡化了應用設計中的佈線過程。

目前,易沖CPS8604已經進入送樣階段。如有產品需求,可與易沖半導體原廠聯繫。
