-采用小型封装并支援测试设备应用中的高密度组装-

东芝电子元件及储存装置株式会社（东芝）推出新系列五款光继电器产品，该系列光继电器均采用业界最小型^[1]封装S-VSONR4 (2.0mm x 1.45mm)。其适用于自动测试设备、记忆体测试仪、SoC/LSI测试仪和探针卡。产品已开始出货。

TLP34xxSRL系列（两款元件）和TLP34xxSRH系列（三款元件）均具备输入电压驱动特性。TLP3406SRL和TLP3407SRL系列均支援1.8V（典型值）-3.3V（典型值）直流电压，而TLP3406SRH、TLP3407SRH和TLP3412SRH支持3.3V（典型值）-5V（典型值）的直流电压，有效提高了与当今低电压FPGA产品的相容性。

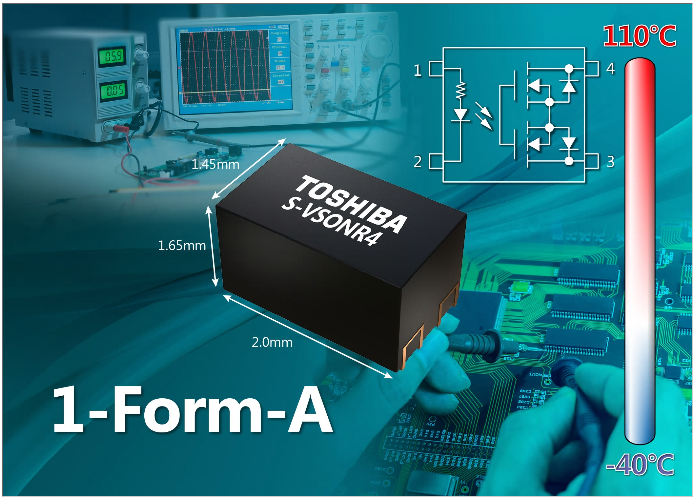

这些新型光继电器采用小型S-VSONR4封装，所需安装空间为2.9mm²，与东芝上一代VSONR4 (2.75mm x 1.45mm)封装相比，封装尺寸缩小近27%。此外，这些元件均配有内建输入电阻器，无需外部输入电阻，有效节省空间。该小型封装及其空间需求有助于设计人员设计更小型的测试板，特别是探针卡。除了便于增加电路板上光电继电器的数量，也可实现更高密度的解决方案。

即便新型光继电器均采用小型封装，然而，断态电压30V、导通电阻Ron 0.2Ω（最大值）的 TLP3406SRx可驱动高达1.5A的大电流，断态电压60V、导通电阻Ron 0.3Ω的TLP3407SRx可驱动高达1A的大电流。TLP3412SRH可驱动高达0.4A (V_OFF = 60V / Ron = 1.5Ω)的电流。因此，非常适用于驱动一系列测试设备的电源应用领域。所有这些新元件的工作温度均高达 110 ℃（最大值）。

应用场合

自动测试设备(ATE)、记忆体测试仪、SoC和LSI测试仪以及探针卡

产品特色

1. 采用最小封装的电压输入控制光继电器：安装空间9mm² （典型值）（截至2019年6月4日）
2. 控制讯号采用的两种输入电压：直流8V（典型值）和直流3.3V（典型值）
3. V_OFF支援30V/60V，I_ON支援4A-1.5A。

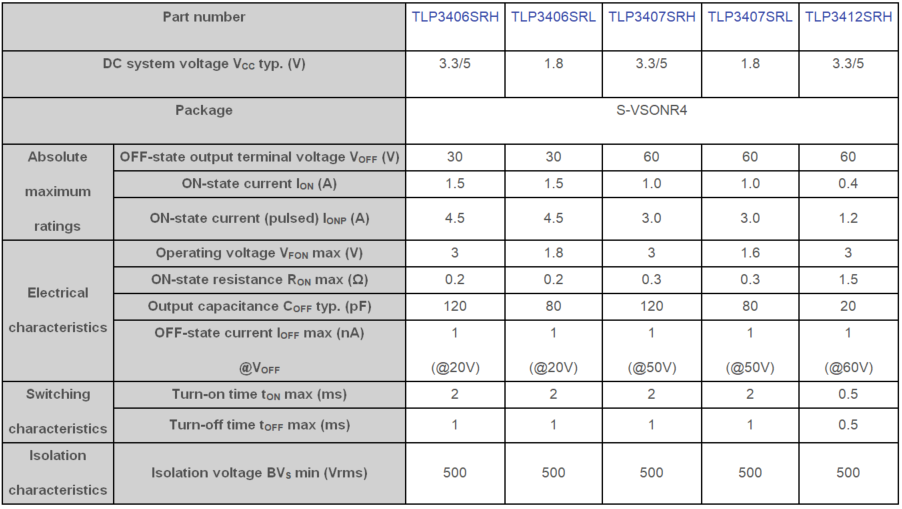

产品规格
