Vishay推出IHDM邊繞電感器,工作溫度達+180 ℃,額定電流150 A,具有出色的電感及飽和穩定性
2019-09-06

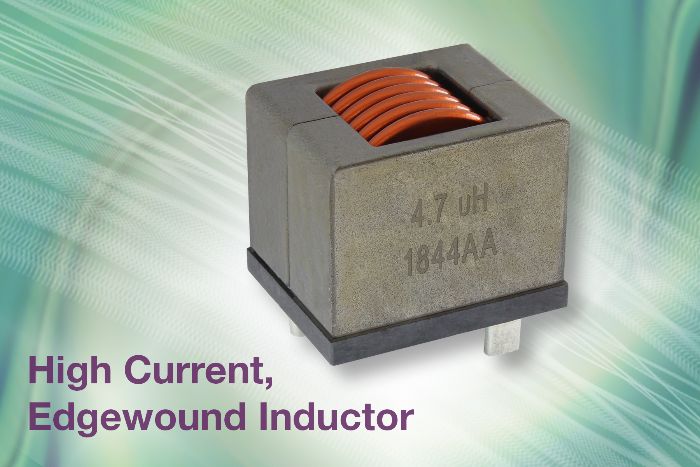

Vishay宣布,推出一款新型IHDM邊繞通孔電感器,額定電流達150 A,適用於工業和軍事應用。Vishay Custom Magnetics IHDM-1008BC-30採用鐵粉合金磁芯技術,在-40°C至+180°C苛刻的工作溫度範圍內,具有出色的電感及飽和穩定性,功耗低,散熱性能優異。
日前發布的這款器件邊繞線圈的直流電阻 (DCR) 低至0.25 mW,最大限度減少損耗,改進額定電流性能,有助於提高效率。與基於鐵氧體的解決方案相比,IHDM-1008BC-30在+125°C條件下,額定電流和飽和電流分別提高30%。電感達到飽和電流以後不會有電感值急劇的下降,飽和電流不受溫度影響。
電感器工作電壓高達350 V,適用於大電流、高溫應用中的DC/DC轉換器、逆變器、電機和開關噪聲抑制、大功率開關電源,包括工業太陽能系統,電動汽車充電站,以及軍事防禦系統。
IHDM-1008BC-30標準有條紋鍍錫引腳,可用於通孔安裝。器件採用ER2519鐵粉芯,外形尺寸為25 mm x 20 mm x 23 mm。Vishay可根據要求定製不同性能和安裝方式的電感。選項包括裸銅、表面貼裝和壓合。為降低晶鬚生長風險,電感器採用熱浸鍍錫工藝。器件符合RoHS和Vishay綠色標準,無鹵素。
器件規格表:
外形尺寸 (mm) |
25 x 20 x 23 |
電感 (µH) |
1.2至10 |
DCR典型值 (mΩ) |
0.25至1.70 |
DCR最大值 (mΩ) |
0.30至2.0 |
溫升電流 (A) |
30至80 |
飽和電流 (A) |
30至110(1) / 45至150(2) |
SRF典型值 (MHz) |
8至90 |
(1) 直流電流 (A) 造成L0下降約 20 %
(2) 直流電流 (A) 造成L0下降約 30 %
新型電感器現可提供樣品並已實現量產。
