-採用小型封裝並支援測試設備應用中的高密度組裝-

東芝電子元件及儲存裝置株式會社（東芝）推出新系列五款光繼電器產品，該系列光繼電器均採用業界最小型^[1]封裝S-VSONR4 (2.0mm x 1.45mm)。其適用於自動測試設備、記憶體測試儀、SoC/LSI測試儀和探針卡。產品已開始出貨。

TLP34xxSRL系列（兩款元件）和TLP34xxSRH系列（三款元件）均具備輸入電壓驅動特性。TLP3406SRL和TLP3407SRL系列均支援1.8V（典型值）-3.3V（典型值）直流電壓，而TLP3406SRH、TLP3407SRH和TLP3412SRH支持3.3V（典型值）-5V（典型值）的直流電壓，有效提高了與當今低電壓FPGA產品的相容性。

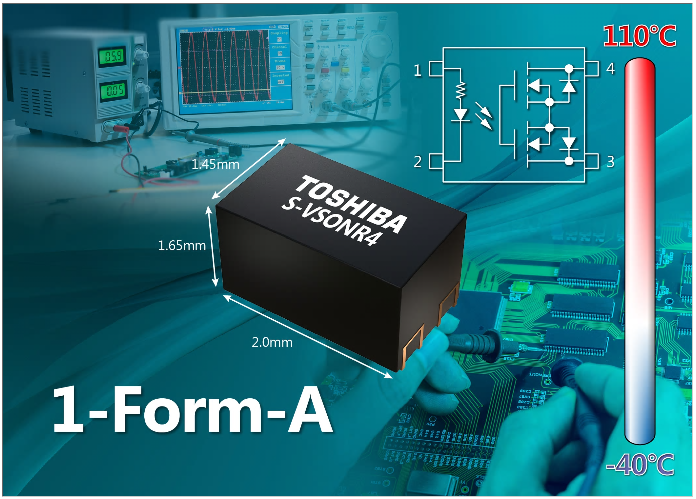

這些新型光繼電器採用小型S-VSONR4封裝，所需安裝空間為2.9mm²，與東芝上一代VSONR4 (2.75mm x 1.45mm)封裝相比，封裝尺寸縮小近27%。此外，這些元件均配有內建輸入電阻器，無需外部輸入電阻，有效節省空間。該小型封裝及其空間需求有助於設計人員設計更小型的測試板，特別是探針卡。除了便於增加電路板上光電繼電器的數量，也可實現更高密度的解決方案。

即便新型光繼電器均採用小型封裝，然而，斷態電壓30V、導通電阻Ron 0.2Ω（最大值）的 TLP3406SRx可驅動高達1.5A的大電流，斷態電壓60V、導通電阻Ron 0.3Ω的TLP3407SRx可驅動高達1A的大電流。TLP3412SRH可驅動高達0.4A (V_OFF = 60V / Ron = 1.5Ω)的電流。因此，非常適用於驅動一系列測試設備的電源應用領域。所有這些新元件的工作溫度均高達 110 ℃（最大值）。

應用場合

自動測試設備(ATE)、記憶體測試儀、SoC和LSI測試儀以及探針卡

產品特色

1. 採用最小封裝的電壓輸入控制光繼電器：安裝空間9mm² （典型值）（截至2019年6月4日）
2. 控制訊號採用的兩種輸入電壓：直流8V（典型值）和直流3.3V（典型值）
3. V_OFF支援30V/60V，I_ON支援4A-1.5A。

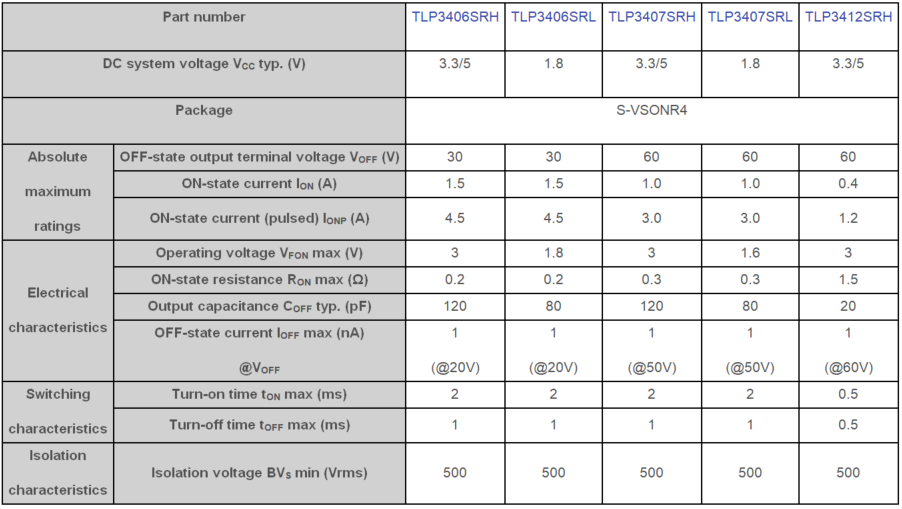

產品規格
