Molex 的 868 和 915 MHz ISM 獨立天線旨在用於那些可免授權使用 868 和 915MHz 頻率的緊湊型工業及其他無線應用，使智能儀表、醫療設備和汽車製造商的投資更有所值。

借助 Molex 的 MobliquA™ 帶寬增強專利技術，與傳統偶極型天線相比，本天線的間接發射器饋電設計可使用於雙頻段 ISM 運行的天線體積減少 75%。天線佔用空間小，只有 79.0 × 10.0 毫米，與行業中用於相同頻率頻段的任何同等獨立天線相比，更加節省空間。

本天線的一個重要特性就是平衡的饋電結構。其促進了較低的接地平面依賴性，便於天線的簡易集成——將 PCB 尺寸限制擔憂降低最小程度且無需考慮接地感應電流。對於在此兩個頻段上進行天線頻率調諧和優化所必需的電子電路圖和工程資源，其還可節省與之相關的額外成本。

Molex 獨特的 ISM 天線設計可在兩個頻段中提供 -11 分貝至 -16 分貝的反射係數值。

此高性能的獨立天線還擁有 50-67% 的輻射效率，是要求卓越性能和機械耐用性的應用的理想之選。

105262 系列獨立天線使用非常方便。只要剝去天線底面的聚乙烯彈性膠帶，並將其粘到設備外殼內的任意所需位置即可。接下來，將位於微型同軸電纜末端的 *UFL 型同軸連接器安裝到設備的無線電收發裝置，天線就可以使用了。為了使方便性和設計靈活性更佳，微型同軸電纜具有 100、150 和 200 毫米三種長度。

如需了解更多信息，請登錄我們的網站：www.molex.com/link/standard_antennas.html

產品特點

• 借助 MobliquA™ 專有技術，天線體積較傳統設計顯著減少了 75%

• 雙頻段天線可在 868 和 915 MHz ISM 兩個頻段上運行，不再需要為降低物流和成本而開發局地天線產品

• 能夠最小化接地平面效應的平衡設計顯著減少了額外電路、頻率調諧和電子元件集成所需的成本和工程資源

• 868 和 915 MHz 頻段的最低總輻射效率分別為 50% 和 67%，提高了通信和覆蓋範圍

• 聚乙烯彈性雙面膠帶支持在設備外殼內的任何位置進行方便的即剝即貼式安裝

• 可選擇多個微型同軸電纜長度選項（100、150 和 200 毫米），方便在設備外殼內進行靈活的天線安裝

產品應用

工業應用

 – 智能儀表

 – 智能電網集線器

 – 遙感器

 – 家庭能源顯示器

 – 電子鎖

 – 警報與監控設備

 – ZigBee IEEE 802.15.4 設備

 – Z-wave 設備

 –無線 M-bus 設備

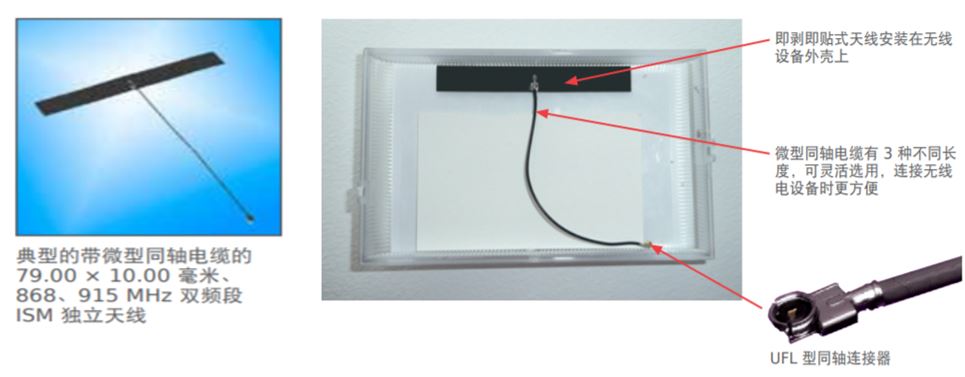

參考圖片
