MPS超新品推薦：業界首款車載全集成QC 3.0充電管理芯片 --MPQ4482-Q
2019-07-12
MPS公司近日推出壹款超新品：業界首款車載全集成QC 3.0充電管理芯片 ---- MPQ4482-Q。

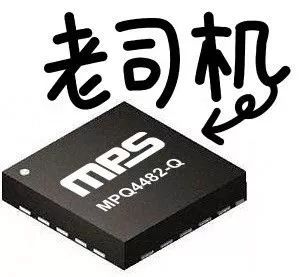

MPQ4482-Q雖為新品，但本質上可謂是老司機上路開車。
隨著智能手機的電池容量愈來愈大，除了省電能力外，充電速度更成為用戶愈來愈重視的特點。
對充電速度的追求, 尤其對於行駛在路上的車, 更為突出。有沒有經歷過在短距離旅途的汽車上, 擔心電還沒充滿，
就到達目的地了？現在，愛車如果擁有MPQ4482-Q, 就可以快速的在汽車上給自己心愛的手機充滿電啦。
圖1: QC 3.0與QC 2.0
圖2: MPQ4482-Q典型應用電路
MPQ4482-Q雖為新品，但本質上可謂是老司機上路開車。
隨著智能手機的電池容量愈來愈大，除了省電能力外，充電速度更成為用戶愈來愈重視的特點。
對充電速度的追求, 尤其對於行駛在路上的車, 更為突出。有沒有經歷過在短距離旅途的汽車上, 擔心電還沒充滿，
就到達目的地了？現在，愛車如果擁有MPQ4482-Q, 就可以快速的在汽車上給自己心愛的手機充滿電啦。
Quick Charge 3.0為什麽好？
1 Quick Charge 3.0，可實現比Quick Charge 2.0最高達38%的效率提升。與Quick Charge 2.0相比，
幫助提高快速充電速度最高達27%。
幫助提高快速充電速度最高達27%。
圖1: QC 3.0與QC 2.0
2 Quick Charge 3.0還帶來了諸多方面的提升：在Quick Charge 2.0的基礎上增強了靈活性，特別是在充電選項方面。
Quick Charge 2.0提供5V、9V、12V三檔充電電壓，而Quick Charge 3.0則以200mV增量為壹檔，提供從3.6V到20V
電壓的靈活選擇, 最大達36W的充電能力, 這將允許手機獲得恰到好處的電壓，達到預期的充電電流, 最最最重要的提升就是充電速度更快。
Quick Charge 2.0提供5V、9V、12V三檔充電電壓，而Quick Charge 3.0則以200mV增量為壹檔，提供從3.6V到20V
電壓的靈活選擇, 最大達36W的充電能力, 這將允許手機獲得恰到好處的電壓，達到預期的充電電流, 最最最重要的提升就是充電速度更快。
目前分離的方案, 是采用DCDC + 協議芯片的方案。該方案有電路靈活的優點, 但同時缺點也是不夠集成, 占用空間尺寸較大,
同時存在協議芯片與DCDC電源芯片搭配工作協調性的問題。
MPS公司推出的全集成QC 3.0充電管理芯片---MPQ4482-Q，幫您解決如上問題，其具備：
1-全集成方案, DCDC＋協議+線補
2-支持QC3.0 , 並向後兼容DCP, BC1.2, Divider, 1.2V/1.2V, Type-C 5V@3A模式
3-引腳DP, DM, CC1 and CC2支持短路電池保護
4-4V to 40V的工作輸入電壓
5-450kHz/270kHz 可選開關頻率
6-3A 輸出電流能力.
7-集成線損補償功能.
8-溫度降額輸出.
9-QFN22 (4mmx4mm) 封裝
10-滿足AEC-Q100認證
同時存在協議芯片與DCDC電源芯片搭配工作協調性的問題。
MPS公司推出的全集成QC 3.0充電管理芯片---MPQ4482-Q，幫您解決如上問題，其具備：
1-全集成方案, DCDC＋協議+線補
2-支持QC3.0 , 並向後兼容DCP, BC1.2, Divider, 1.2V/1.2V, Type-C 5V@3A模式
3-引腳DP, DM, CC1 and CC2支持短路電池保護
4-4V to 40V的工作輸入電壓
5-450kHz/270kHz 可選開關頻率
6-3A 輸出電流能力.
7-集成線損補償功能.
8-溫度降額輸出.
9-QFN22 (4mmx4mm) 封裝
10-滿足AEC-Q100認證

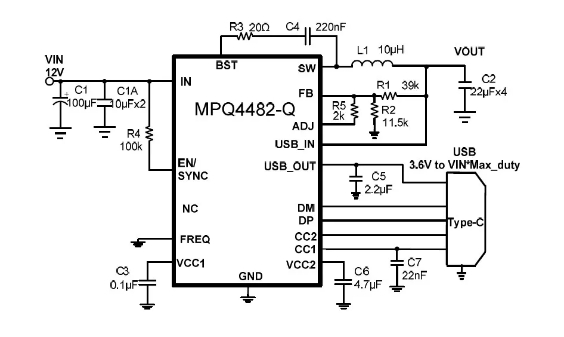

圖2: MPQ4482-Q典型應用電路
圖3：MPQ4482-Q效率曲線

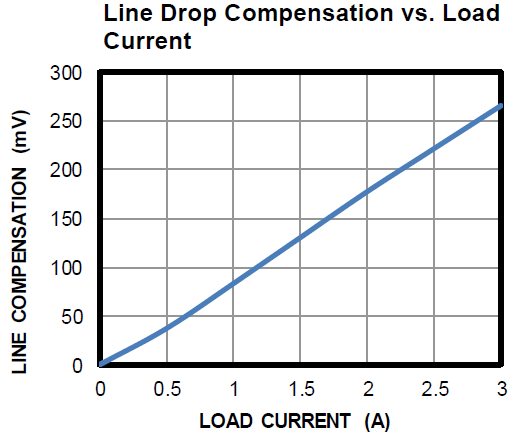

圖4: MPQ4482-Q線補曲線

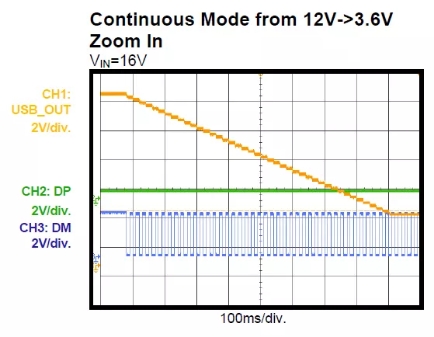

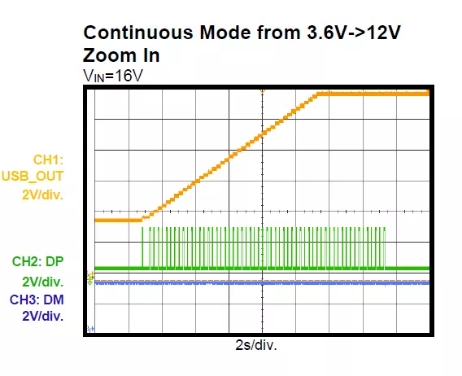

圖5: MPQ4482-Q的QC3.0模式
以上為MPQ4482-Q車載QC 3.0電源管理IC的關鍵技術參數介紹，希望可以對大家應用選型帶來幫助。
以上為MPQ4482-Q車載QC 3.0電源管理IC的關鍵技術參數介紹，希望可以對大家應用選型帶來幫助。
