東芝推出支援低工作電壓的單電源單門邏輯元件

2019-03-08

-     單電源設計簡化電路板的邏輯電壓電平轉換器應用 -

東芝電子元件及儲存裝置株式會社(東芝)推出共31款支援低工作電壓的單電源單門邏輯元件。全新「7UL1G系列」適用於降壓轉換(降至0.9V),「7UL1T系列」適用於升壓轉換(升至1.8V-3.3V),方便使用者更輕鬆地[1]用於多電源系統元件上資料通訊控制的電壓電平轉換。量產和出貨即日啟動。

以上兩種不同用途系列,簡化對多電源系統的邏輯電平和電壓電平應用。

支援降壓轉換的7UL1G系列元件可在0.9V-3.6V電源下作業,且其輸入端可耐受3.6V電壓。當電源為0.9V時,單一元件可同時提供0.9V的降壓轉換與0.9V-3.6V輸入訊號的邏輯電平轉換。

支援升壓轉換7UL1T系列元件可在2.3V-3.6V電源下作業,且其輸入電壓閾值可設定為電源電壓的50%或更低。當電源為3.3V時,單一元件可同時提供3.3V的升壓轉換與1.8V-3.6V輸入訊號的邏輯電平轉換。

東芝現有產品需要使用雙電源(輸入側電源和輸出側電源)電平轉換器,為3.3V電壓以下的低壓系統實現升壓轉換。全新的7UL1T系列便於使用者使用單電源實現電壓電平轉換,且更簡便地設計電壓電平轉換電路,而無需擔心兩個電源間的上電時序或電壓限制(其為使用雙電源電平轉換器時存在的一種限制)問題。

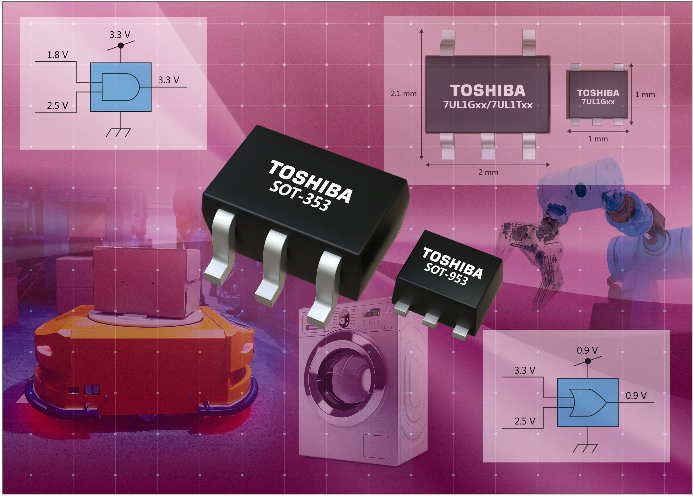

除業界標準USV封裝外,7UL1T系列還提供fSV封裝[2](目前業界最小型引線型封裝)[3],有助於節省PCB版的空間。

產品特點

-     為低壓系統提供單電源電壓電平轉換

7UL1G系列: 從3.6V輸入至0.9V輸出的降壓轉換[4]

7UL1T 系列: 從1.65V輸入至3.6V輸出的升壓轉換[5]

-     內建斷電保護功能

-     兩種封裝類型

fSV封裝:業界最小型引線型封裝;封裝代碼: SOT953, 1.0*1.0*0.48mm

通用USV封裝:封裝代碼: SOT-353, 2.0*2.1*0.9mm



應用場合

使用多電源系統設備的資料通訊控制電路。例如智慧手機、平板電腦、筆電、數位攝影機POS機、物聯網設備。



產品規格

系列名稱

7UL1G系列

7UL1T系列

工作範圍

Supply voltage  VCC  (V)

0.9 to 3.6

2.3 to 3.6

Input voltage  VIN  (V)

0 to 3.6

Output current  IOH, IOL (mA)
 @VCC=3.0 V

±8.0

Operating temperature Topr (℃)

-40 to 85

電器特性

 (@Ta=25 ℃)

High-level input voltage VIH min (V)
@VCC=3.0 to 3.6 V

2.0

1.2

Low-level input voltage VIL max (V)
@VCC=3.0 to 3.6 V

0.8

0.5

Power-OFF leakage current IOFF max (μA)

1.0

Quiescent supply current ICC max (μA)

1.0

封裝

fSV
(SOT-953)

USV
(SOT-353)

USV
(SOT-353)

功能與產品型號

NAND Gate

7UL1G00FS[7]

7UL1G00FU[7]

7UL1T00FU[7]

NOR Gate

7UL1G02FS

7UL1G02FU

7UL1T02FU

Inverter

7UL1G04FS

7UL1G04FU

7UL1T04FU[7]

AND Gate

7UL1G08FS

7UL1G08FU

7UL1T08FU

Schmitt Inverter

7UL1G14FS[7]

7UL1G14FU[7]

-

Schmitt Buffer

7UL1G17FS

7UL1G17FU[7]

-

OR Gate

7UL1G32FS

7UL1G32FU

7UL1T32FU

Non Inverter

7UL1G34FS

7UL1G34FU

7UL1T34FU[7]

Ex-OR Gate

7UL1G86FS[7]

7UL1G86FU

7UL1T86FU[7]

3-State Buffer(/G)

7UL1G125FS[7]

7UL1G125FU[7]

7UL1T125FU[7]

3-State Buffer(G)

7UL1G126FS

7UL1G126FU[7]

7UL1T126FU[7]


註:

[1] 與東芝現有產品比較。
[2]
僅針對7UL1G系列提供。
[3]
截至2019年2月28日。東芝調查。
[4] @VCC=0.9V
[5] @VCC=3.6V
[6]
斷電保護功能:即使在電源關閉期間其輸入/輸出端有殘留電壓(3.6V以內),此功能也能夠防止發生功能異常或故障。
[7]
開發中(截至2019年1月)
